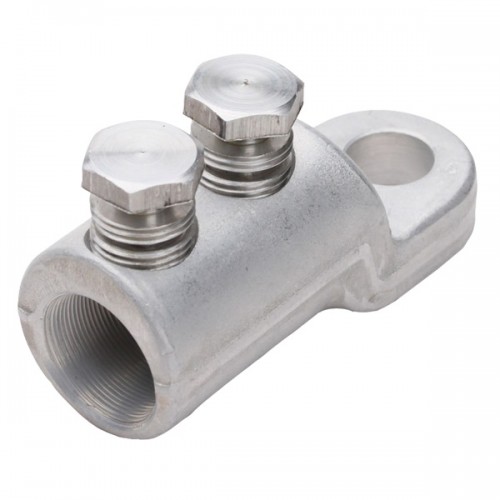

Наконечник болтовой 2НБ 150/240 (КВТ) со срывными болтами

Наконечник болтовой с рядным расположением болтов 1НБ-150/240 (КВТ)Тип: НБ по ТУ 3449-009-97284872-2006
Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
Рядное расположение болтов на корпусе наконечника
Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
Рабочее напряжение: до 10 кВ
Материал корпуса и болтов: специальный алюминиевый сплав
Покрытие: без покрытия
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
Инструмент для монтажа: набор НМБ-4 (КВТ)
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Характеристики НБСечение кабеля - 150-240мм2Размер D - 17мм
Размер L - 98мм
Размер L1 - 34,5мм
Размер L2 - 53мм
Размер F - 15,5мм
Размер S - 14мм
Размер d - 37мм
Размер d1 - 25мм
Размер N - 19мм
Кол-во болтов - 2
